Инфраструктура системы

Применение современных технологий: искусственного интеллекта, технического зрения, BIG DATA на всех этапах функционирования системы.

Ситуационный центр

Обеспечивает координацию работы сотрудников, управление потоками информации и контроль за событиями в режиме реального времени.
Интеллектуальный мониторинг воздушной обстановки и управление Системой 24/7 с использованием технологий ИИ.
Обнаружение летящего БВС, определение траектории полета.
Определение факта запуска БВС.
Классификация БВС посредством технического анализа каналов управления и передачи данных, а также визуально, с использованием систем технического зрения.
Фиксация и хранение инцидентов, формирование отчётности для заказчика услуги.

Центр обработки и хранения данных

Обеспечивает сбор и оперативную обработку информации со всех постов и компонентов Системы
ЭНЕРГОСНАБЖЕНИЕ: 4 независимых источника питания, тройное резервирование системы прецизионного охлаждения.
ИНФРАСТРУКТУРА: Модульная архитектура, современная вычислительная и телекоммуникацион- ная техника, масштабируемая зона покрытия.
БЕЗОПАСНОСТЬ: СКУД, видеонаблюдение, пожарная автоматика, физическая и криптографическая защита информации.
СВЯЗЬ: Отказоустойчивое волоконно- оптическое кольцо, резервный радиорелейный канал, защищённая беспроводная связь с мобильными постами.

Сеть стационарных и мобильных постов

Оборудование В зависимости от задач и условий эксплуатации система использует несколько типов оборудований

//обнаружение

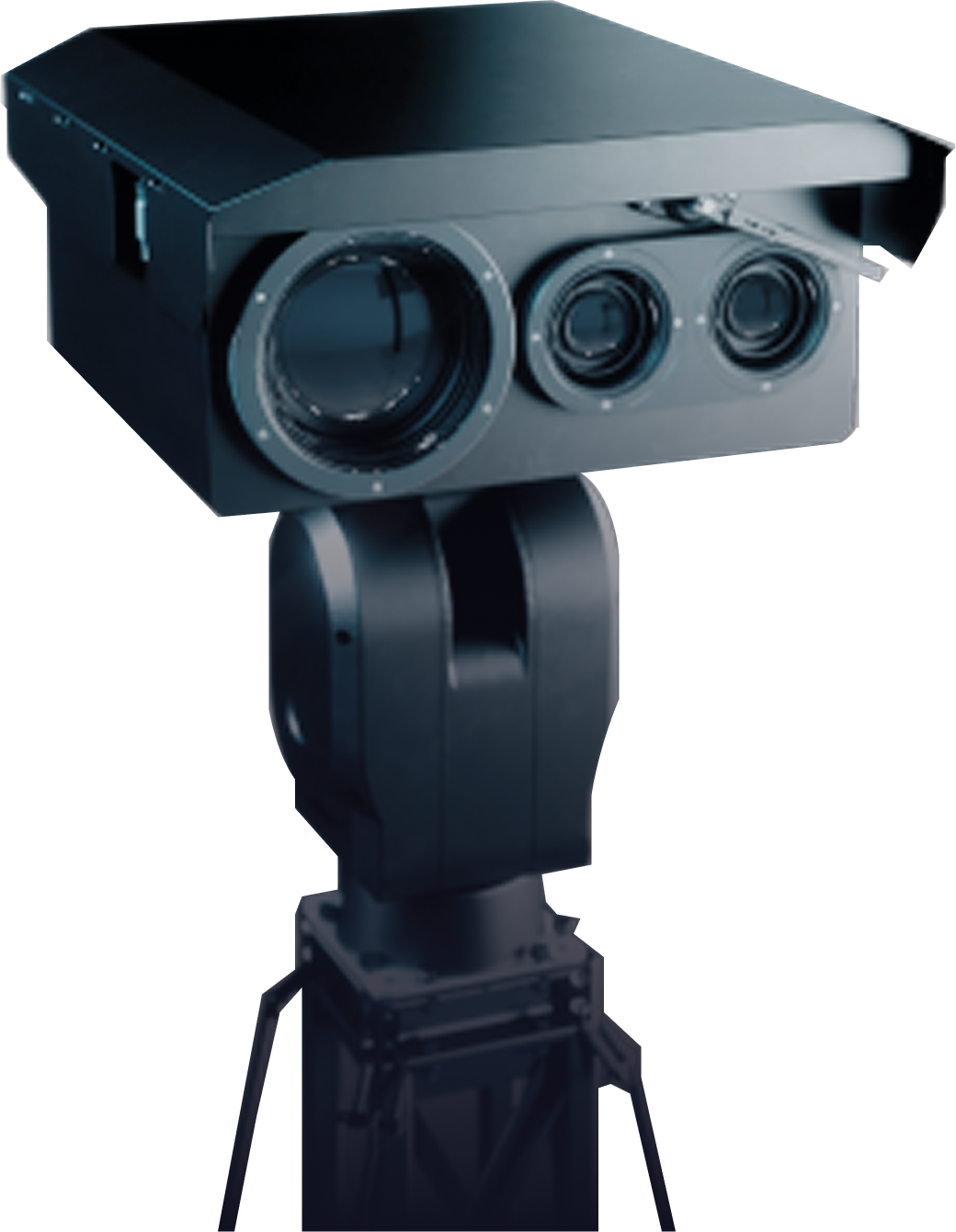

- Комплекс видеобнаружения ОКО
  НАЗНАЧЕНИЕ:
  Обнаружение, распознавание и сопровождение БВС.
  Подтверждение обнаруженных БВС радиотехническими средствами.
  СОСТАВ:
  Система технического зрения, вычислитель, программное обеспечение.
  Нейросетевые алгоритмы обеспечивают 4 этапа обработки изображений для обеспечения максимальной эффективности.
  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
  Возможность обнаружения БВС днем и ночью за счет использования ТВ и ИК диапазонов.
  Дальность обнаружения и распознавания БПЛА не менее 1 км, в зависимости от линейного размера БВС.
  Сектор обзора в горизонтальной плоскости до 360°.
  Сектор обзора в вертикальной плоскости от -90° до +90.
- Радиопеленгационный комплекс
  Назначение:
  Радиолокационное обнаружение БВС, включая двигающиеся в режиме радиомолчания.
  Идентификация БВС, в том числе по сигналу, отраженному от вращающихся винтов.
  Пространственная селекция целей.
  Траекторное сопровождение БВС.
  Технические характеристики:
  Минимальная дальность обнаружения – 150 м.
  Дальность обнаружения объектов с ЭПР=0.01 м2 – до 1500 м в условиях плотной городской застройки, до 3000 м в условиях открытой местности.
  Зона обнаружения одной панели: - по азимуту 60°; - по углу места 45°.
  Возможность объединения нескольких радиолокаторов в группу для обеспечения кругового обзора в азимутальной плоскости.
  Масса – не более 50 кг.
  Напряжение питания – 24 В (DC)
- Высокоскоростной модуль обнаружения радиосигналов
  Назначение:
  Обнаружение и идентификация сигналов каналов управления и передачи данных БВС.
  Выявление телеметрических данных, включая серийный номер (при наличии данной информации в протоколе обмена данными и отсутствия криптографической защиты).
  Технические характеристики:
  Дальность обнаружения и распознавания сигналов БПЛА – 1000 м в условиях плотной городской застройки, 3000 м – в условиях открытой местности.
  Зона обнаружения: По азимуту 360°; По углу места 70°.
  Перечень диапазонов частот: от 200 до 6150 МГц, время обнаружения не более 5 секунд.
  Масса не более 50кг.
- Радиолокационный комплекс
  Назначение:
  Обнаружение, идентификация и сопровождение БВС.
  Определение направления на БВС с высокой точностью.
  Определение пеленга на БВС и передача первичной информации для комплекса видеообнаружения.
  Технические характеристики:
  Точность пеленгования до 3°.
  Зона обнаружения: По азимуту 360°; По углу места 70°.
  Дальность обнаружения и распознавания сигналов БПЛА – 1000 м в условиях плотной городской застройки, 3000 м – в условиях открытой местности.
  Диапазон сканируемых частот 300 – 6500 МГц.
//подавление

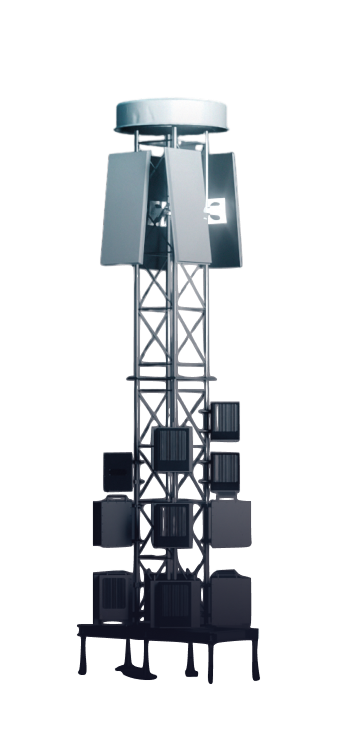

- Комплекс автоматизированного подавления
  Назначение:
  Нейтрализация БВС путем создания направленных и всенаправленных помех в каналах управления и навигации как коммерческих БВС, так и fpv-дронов.
  Технические характеристики:
  Выбор рабочих частот: от точечного до широкополосного подавления.
  Настройка типа и параметров помехового сигнала.
  Диапазон рабочих частот 300 - 6000 МГц.
  Ширина полосы помехи от 24 до 190МГц.
  Выходная мощность помехового сигнала до 100 Вт.
//мобильный пост

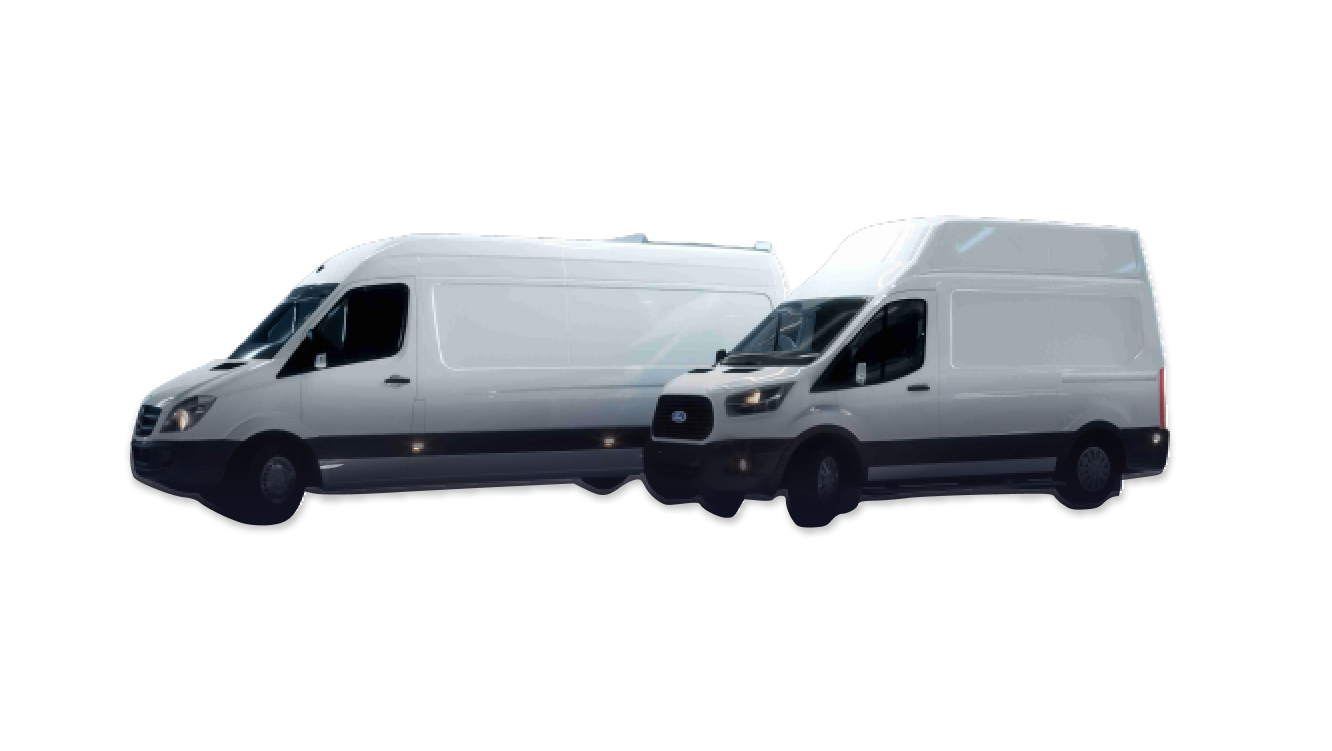

- Мобильный пост
  Назначение:
  Обнаружение и идентификация каналов управления и передачи данных БВС. Радиоподавление каналов управления, передачи данных и приемников навигационных систем БВС.
  Расширение зоны действия стационарных постов. Защита объектов, мест проведения массовых и специальных мероприятий.
  Технические характеристики:
  Диапазон рабочих частот обнаружения 200 – 6150 МГц.
  Диапазон радиоподавления 400 – 6000 МГц.
  Количество одновременно формируемых помеховых сигналов не менее 10 во всем диапазоне рабочих частот.
  Регулировка ширины формируемой помехи до 120 МГц.
  Электропитание от промышленной сети, от собственного генератора или от блока аккумуляторных батарей.
  Работа на стоянке и в движении. Возможность управления из Ситуационного центра и непосредственно из аппаратного отсека.
//мобильная лаборатория

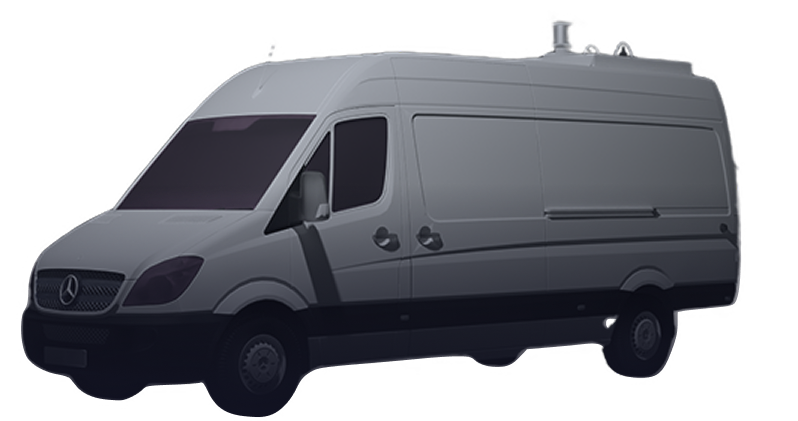

- Мобильная лаборатория
  Назначение:
  Оценка радиоэлектронной и электромагнитной обстановки (РЭО/ЭМО), поиск и локализация источников радиоизлучений и радиопомех.
  Обеспечение безопасности и защиты систем радиосвязи, контроль соблюдения норм радиочастотного спектра и защита от современных радиоэлектронных угроз.
  Технические характеристики:
  Цельнометаллический фургон, переоборудованный под мобильную лабораторию.
  Радиоконтрольное оборудование и система жизнеобеспечения для автономной работы.
  Возможность длительной работы без внешних источников питания и инфраструктуры.
